Fascio alto in acciaio inox
Descrizzione corta:
"H Beam" si riferisce à cumpunenti strutturali in forma di lettera "H" chì sò cumunimenti usati in custruzzione è diverse applicazioni strutturali.
Trave H in acciaio inox:
E travi à H in acciaio inox sò cumpunenti strutturali carattarizati da a so sezione trasversale in forma di H. Quessi canali sò fabbricati in acciaio inox, una lega resistente à a corrosione cunnisciuta per a so durabilità, igiene è estetica. I canali à H in acciaio inox trovanu applicazioni in varie industrie, cumprese a custruzzione, l'architettura è a fabricazione, induve a so resistenza à a corrosione è a so forza li rendenu una scelta preferita per u supportu strutturale è u disignu. Quessi cumpunenti sò spessu usati in a custruzzione di strutture, supporti è altri elementi strutturali induve sia a forza sia un aspettu lucidatu sò essenziali.
Specifiche di I Beam:
| Gradu | 302 304 304L 310 316 316L 321 2205 2507 ecc. |
| Standardu | GB T33814-2017, GBT11263-2017 |
| Superficie | Sabbiatura, lucidatura, granigliatura |
| Tecnulugia | Laminatu à caldu, Saldatu |
| Lunghezza | Da 1 à 12 metri |
Diagramma di flussu di pruduzzione di trave I:
Web:
L'anima serve cum'è u core cintrale di a trave, tipicamente graduata secondu u so spessore. Funziunendu cum'è u ligame strutturale, ghjoca un rolu cruciale in a preservazione di l'integrità di a trave cunnettendu è unendu e duie flange, distribuendu è gestendu efficacemente a pressione.
Flangia:
E sezzioni superiori è inferiori piane di l'acciaiu sustenenu u caricu primariu. Per assicurà una distribuzione uniforme di a pressione, appiattemu e flange. Quessi dui cumpunenti sò paralleli trà di elli, è in u cuntestu di e travi à I, presentanu estensioni in forma d'ale.
Misurazione di u spessore di a linea saldata à u fasciu H:
Prucessu di smussatura di trave I in acciaio inox:
L'angulu R di a trave I hè lucidatu per rende a superficia liscia è senza bave, ciò chì hè cunveniente per prutege a sicurezza di u persunale. Pudemu trattà l'angulu R di 1.0, 2.0, 3.0. Travi IH in acciaio inox 304 316 316L 2205. L'anguli R di l'8 linee sò tutti lucidati.
Raddrizzatura di l'ala/flangia di a trave I in acciaio inox:
Caratteristiche è Vantaghji:
•U disignu di sezione trasversale in forma di "H" di l'acciaiu à trave I furnisce una capacità di carica eccezziunale per carichi verticali è orizzontali.
•U cuncepimentu strutturale di l'acciaiu à trave I conferisce un altu livellu di stabilità, impedendu a deformazione o a piegatura sottu stress.
•A causa di a so forma unica, l'acciaiu à trave I pò esse applicatu in modu flessibile à diverse strutture, cumprese travi, colonne, ponti è assai di più.
•L'acciaiu à trave I hà prestazioni eccezziunali in flessione è compressione, assicurendu a stabilità in cundizioni di carica cumplesse.
•Cù u so cuncepimentu efficiente è a so resistenza superiore, l'acciaiu à trave I offre spessu una bona rentabilità.
•L'acciaiu à trave I trova un usu estensivu in a custruzzione, i ponti, l'attrezzature industriali è parechji altri campi, mustrendu a so versatilità in diversi prughjetti d'ingegneria è strutturali.
•U cuncepimentu di l'acciaiu à trave I permette di adattassi megliu à i requisiti di a custruzzione è di u cuncepimentu sustenibili, furnendu una suluzione strutturale fattibile per pratiche di custruzzione rispettose di l'ambiente è verdi.
Cumposizione chimica di u fasciu H:
| Gradu | C | Mn | P | S | Si | Cr | Ni | Mo | Azotu |
| 302 | 0,15 | 2.0 | 0,045 | 0,030 | 1.0 | 17.0-19.0 | 8.0-10.0 | - | 0,10 |
| 304 | 0,08 | 2.0 | 0,045 | 0,030 | 1.0 | 18.0-20.0 | 8.0-11.0 | - | - |
| 309 | 0,20 | 2.0 | 0,045 | 0,030 | 1.0 | 22.0-24.0 | 12.0-15.0 | - | - |
| 310 | 0,25 | 2.0 | 0,045 | 0,030 | 1.5 | 24-26.0 | 19.0-22.0 | - | - |
| 314 | 0,25 | 2.0 | 0,045 | 0,030 | 1,5-3,0 | 23.0-26.0 | 19.0-22.0 | - | - |
| 316 | 0,08 | 2.0 | 0,045 | 0,030 | 1.0 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | - |
| 321 | 0,08 | 2.0 | 0,045 | 0,030 | 1.0 | 17.0-19.0 | 9.0-12.0 | - | - |
Proprietà meccaniche di e travi à I:
| Gradu | Resistenza à a trazione ksi [MPa] | Forza Yiled ksi[MPa] | Allungamentu % |
| 302 | 75[515] | 30[205] | 40 anni |
| 304 | 95[665] | 45[310] | 28 |
| 309 | 75[515] | 30[205] | 40 |
| 310 | 75[515] | 30[205] | 40 |
| 314 | 75[515] | 30[205] | 40 |
| 316 | 95[665] | 45[310] | 28 |
| 321 | 75[515] | 30[205] | 40 |
Perchè sceglie noi ?
•Pudete ottene u materiale perfettu secondu i vostri bisogni à u prezzu più bassu pussibule.
•Offremu ancu prezzi di Reworks, FOB, CFR, CIF, è consegna porta à porta. Vi cunsigliemu di fà un accordu per a spedizione chì serà abbastanza ecunomicu.
•I materiali chì furnimu sò cumpletamente verificabili, da u certificatu di prova di a materia prima à a dichjarazione dimensionale finale. (I rapporti saranu mostrati secondu i requisiti)
•Garantimu di dà una risposta in 24 ore (di solitu in a listessa ora)
•Fornite un rapportu SGS TUV.
•Simu cumpletamente dedicati à i nostri clienti. S'ellu ùn serà micca pussibule di risponde à i vostri bisogni dopu avè esaminatu tutte l'opzioni, ùn vi inganneremu micca facendu false prumesse chì creeranu bone relazioni cù i clienti.
•Furnisce un serviziu unicu.
Prova di penetrazione (PT) di travi H saldate in acciaio inox 316L
Basatu annantu à JBT 6062-2007 Prove non distruttive - prove penetranti di saldature per travi H saldate in acciaio inox 304L 316L.
Chì sò i metudi di saldatura?
I metudi di saldatura includenu a saldatura à arcu, a saldatura cù prutezzione di gas (saldatura MIG/MAG), a saldatura à resistenza, a saldatura laser, a saldatura à arcu à plasma, a saldatura per attritu, a saldatura à pressione, a saldatura à fasciu elettronicu, ecc. Ogni metudu hà applicazioni è caratteristiche uniche, adatte à diversi tipi di pezzi è esigenze di pruduzzione. Un arcu hè adupratu per generà alte temperature, fundendu u metallu nantu à a superficia di u pezzu per furmà una cunnessione. I metudi cumuni di saldatura à arcu includenu a saldatura à arcu manuale, a saldatura à arcu à argon, a saldatura à arcu immersu, ecc. U calore generatu da a resistenza hè adupratu per funde u metallu nantu à a superficia di u pezzu per furmà una cunnessione. A saldatura à resistenza include a saldatura à punti, a saldatura à cuciture è a saldatura à bulloni.
Quandu hè pussibule, e saldature devenu esse eseguite in l'attellu induve a qualità di a saldatura hè di solitu megliu. E saldature di l'attellu ùn sò micca sottumesse à l'intemperie è l'accessu à u giuntu hè abbastanza apertu. E saldature ponu esse classificate cum'è piane, urizzuntali, verticali è sopraelevate. Si pò vede chì e saldature piane sò e più faciule da eseguisce; sò u metudu preferitu. E saldature sopraelevate, chì sò di solitu eseguite in u campu, devenu ancu esse evitate induve hè pussibule perchè sò difficili è richiedenu più tempu, è dunque più costose.
E saldature à scanalatura ponu penetrà l'elementu cunnessu per una parte di u spessore di l'elementu, o ponu penetrà tuttu u spessore di l'elementu cunnessu. Quesse sò chjamate penetrazione parziale di u giuntu (PJP) è penetrazione cumpleta di u giuntu (CJP), rispettivamente. E saldature à penetrazione cumpleta (chjamate ancu saldature à penetrazione cumpleta o "full-pen") fundenu tutta a prufundità di l'estremità di i membri cunnessi. E saldature à penetrazione parziale sò più economiche è sò aduprate quandu i carichi applicati sò tali chì ùn hè micca necessaria una saldatura à penetrazione cumpleta. Puderanu ancu esse aduprate induve l'accessu à a scanalatura hè limitatu à un latu di a cunnessione.
Nota: Indice DISEGNO STRUTTURALE IN ACCIAIO
Quali sò i vantaghji di a saldatura à arcu immersu?
A saldatura à arcu immersu hè adatta per l'automatizazione è l'ambienti di grande vulume. Pò compie una grande quantità di travaglii di saldatura in un periodu di tempu relativamente cortu è migliurà l'efficienza di a produzzione. A saldatura à arcu immersu hè adatta per l'automatizazione è l'ambienti di grande vulume. Pò compie una grande quantità di travaglii di saldatura in un periodu di tempu relativamente cortu è migliurà l'efficienza di a produzzione. A saldatura à arcu immersu hè tipicamente aduprata per saldà lamiere più spesse perchè a so alta corrente è l'alta penetrazione a rendenu più efficace in queste applicazioni. Siccomu a saldatura hè cuperta da u flussu, l'ossigenu pò esse impeditu efficacemente di entre in a zona di saldatura, riducendu cusì a pussibilità di ossidazione è spruzzi. Rispetto à alcuni metudi di saldatura manuali, a saldatura à arcu immersu pò spessu esse automatizata più facilmente, riducendu l'alte esigenze nantu à e cumpetenze di i travagliadori. In a saldatura à arcu immersu, parechji fili di saldatura è archi ponu esse aduprati simultaneamente per ottene una saldatura multicanale (multistratu) è migliurà l'efficienza.
Chì sò l'applicazioni di e travi H in acciaio inox?
E travi à H in acciaio inox sò largamente aduprate in a custruzzione, l'ingegneria marina, l'attrezzature industriali, l'automobile, i prughjetti energetichi è altri campi per via di a so resistenza à a corrosione è a so durabilità. Furniscenu un supportu strutturale in i prughjetti di custruzzione è ghjocanu un rolu cruciale in l'ambienti chì richiedenu resistenza à a corrosione, cum'è l'ambienti marini o industriali. Inoltre, u so aspettu mudernu è esteticu li rende adatti per applicazioni architettoniche è di design d'interni.
Quantu hè dritta una trave alta in acciaio inox?
A dritta di una trave à H in acciaio inox, cum'è qualsiasi cumpunente strutturale, hè un fattore impurtante in e so prestazioni è installazione. In generale, i pruduttori producenu travi à H in acciaio inox cun un certu gradu di dritta per risponde à i standard è e specifiche di l'industria.
U standard industriale accettatu per a rettilineità di l'acciaiu strutturale, cumprese e travi à H in acciaio inox, hè spessu definitu in termini di deviazioni permesse da una linea retta annantu à una lunghezza specificata. Questa deviazione hè tipicamente espressa in termini di millimetri o pollici di spazzata o spostamentu laterale.
Introduzione à a forma di u fasciu H?
A forma trasversale di l'acciaiu à trave I, cunnisciuta cum'è "工字钢" (gōngzìgāng) in cinese, s'assumiglia à a lettera "H" quandu hè aperta. In particulare, a sezione trasversale hè tipicamente custituita da duie barre orizzontali (flange) in cima è in fondu è una barra centrale verticale (web). Sta forma "H" conferisce una resistenza è una stabilità superiori à l'acciaiu à trave I, rendendulu un materiale strutturale cumunu in a custruzzione è l'ingegneria. A forma cuncepita di l'acciaiu à trave I li permette di esse adattatu per varie applicazioni di supportu è di portante, cum'è travi, colonne è strutture di ponti. Sta cunfigurazione strutturale permette à l'acciaiu à trave I di distribuisce efficacemente i carichi quandu hè sottumessu à forze, furnendu un supportu robustu. A causa di a so forma unica è di e so caratteristiche strutturali, l'acciaiu à trave I trova un usu diffusu in i campi di a custruzzione è di l'ingegneria.
Cumu sprimà a dimensione è l'espressione di un I-beam?

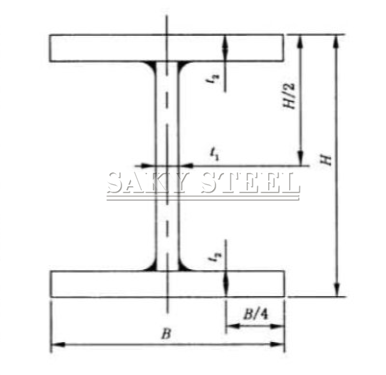

Ⅰ.Illustrazione in sezione trasversale è simboli di marcatura di l'acciaio inox 316L saldatu in forma di H:
HAltezza
B——Larghezza
t1Spessore di a tela
t2Spessore di a piastra di flangia
h£—— Dimensione di a saldatura (quandu si usa una cumbinazione di saldature di testa è di filetto, deve esse a dimensione di a gamba di saldatura rinforzata hk)
Ⅱ. Dimensioni, forme è deviazioni ammissibili di l'acciaiu duplex 2205 saldatu in forma di H:
| Fasciu H | Tolleranza |
| Spessore (H) | Altezza 300 o menu: 2,0 mm Più di 300: 3,0 mm |
| Larghezza (B) | 士 2,0 mm |
| Perpendicularità (T) | 1,2% o menu di wldth (B) Nota chì a tolleranza minima hè 2,0 mm |
| Spostamentu di u centru (C) | 士 2,0 mm |
| Piegatura | 0,2096 o menu di lunghezza |
| Lunghezza di a gamba (S) | [spessore di a piastra di rete (t1) x0.7] o più |
| Lunghezza | 3~12m |
| Tolleranza di lunghezza | + 40 mm, 一 0 mm |
Ⅲ. Dimensioni, forme è deviazioni ammissibili di l'acciaiu saldatu in forma di H
| Trave à H | Deviazione | Illustrazione | |
| H | H<500 | 士 2.0 |  |
| 500≤H<1000 | 土3.0 | ||
| H≥1000 | 士4.0 | ||
| B | B<100 | 士 2.0 | |
| 100 | 士 2.5 | ||
| B≥200 | 土3.0 | ||
| t1 | t1<5 | 士 0.5 | |
| 5≤t1<16 | 士0.7 | ||
| 16≤t1<25 | 士 1.0 | ||
| 25≤t1<40 | 士1.5 | ||
| t1≥40 | 士 2.0 | ||
| t2 | t2<5 | 士0.7 | |
| 5≤t2<16 | 士 1.0 | ||
| 16≤t2<25 | 士1.5 | ||
| 25≤t2<40 | 士 1.7 | ||
| t2≥40 | 土2.0 | ||
Ⅳ. Dimensioni di a sezione trasversale, area di a sezione trasversale, pesu teoricu è parametri caratteristici di a sezione trasversale di l'acciaiu saldatu in forma di H
| Travi in acciaio inox | Dimensione | Area Sezionale (cm²) | Pesu (kg/m²) | Parametri caratteristici | Dimensione di u filetto di saldatura h (mm) | ||||||||
| H | B | t1 | t2 | xx | aaa | ||||||||
| mm | I | W | i | I | W | i | |||||||
| WH100X50 | 100 | 50 | 3.2 | 4.5 | 7.41 | 5.2 | 123 | 25 | 4.07 | 9 | 4 | 1.13 | 3 |
| 100 | 50 | 4 | 5 | 8,60 | 6,75 | 137 | 27 | 3,99 | 10 | 4 | 1.10 | 4 | |
| WH100X100 | 100 | 100 | 4 | 6 | 15.52 | 12.18 | 288 | 58 | 4.31 | 100 | 20 | 2.54 | 4 |
| 100 | 100 | 6 | 8 | 21.04 | 16.52 | 369 | 74 | 4.19 | 133 | 27 | 2.52 | 5 | |
| WH100X75 | 100 | 75 | 4 | 6 | 12.52 | 9.83 | 222 | 44 | 4.21 | 42 | 11 | 1,84 | 4 |
| WH125X75 | 125 | 75 | 4 | 6 | 13.52 | 10.61 | 367 | 59 | 5.21 | 42 | 11 | 1,77 | 4 |
| WH125X125 | 125 | 75 | 4 | 6 | 19.52 | 15.32 | 580 | 93 | 5.45 | 195 | 31 | 3.16 | 4 |
| WH150X75 | 150 | 125 | 3.2 | 4.5 | 11.26 | 8.84 | 432 | 58 | 6.19 | 32 | 8 | 1,68 | 3 |
| 150 | 75 | 4 | 6 | 14.52 | 11.4 | 554 | 74 | 6.18 | 42 | 11 | 1.71 | 4 | |
| 150 | 75 | 5 | 8 | 18,70 | 14.68 | 706 | 94 | 6.14 | 56 | 15 | 1,74 | 5 | |
| WH150X100 | 150 | 100 | 3.2 | 4.5 | 13.51 | 10.61 | 551 | 73 | 6.39 | 75 | 15 | 2.36 | 3 |
| 150 | 100 | 4 | 6 | 17.52 | 13,75 | 710 | 95 | 6.37 | 100 | 20 | 2.39 | 4 | |
| 150 | 100 | 5 | 8 | 22,70 | 17,82 | 908 | 121 | 6.32 | 133 | 27 | 2.42 | 5 | |
| WH150X150 | 150 | 150 | 4 | 6 | 23.52 | 18.46 | 1 021 | 136 | 6,59 | 338 | 45 | 3,79 | 4 |
| 150 | 150 | 5 | 8 | 30,70 | 24.10 | 1 311 | 175 | 6.54 | 450 | 60 | 3.83 | 5 | |
| 150 | 150 | 6 | 8 | 32.04 | 25,15 | 1 331 | 178 | 6.45 | 450 | 60 | 3,75 | 5 | |
| WH200X100 | 200 | 100 | 3.2 | 4.5 | 15.11 | 11,86 | 1 046 | 105 | 8.32 | 75 | 15 | 2.23 | 3 |
| 200 | 100 | 4 | 6 | 19.52 | 15.32 | 1 351 | 135 | 8.32 | 100 | 20 | 2.26 | 4 | |
| 200 | 100 | 5 | 8 | 25.20 | 19,78 | 1 735 | 173 | 8.30 | 134 | 27 | 2.30 | 5 | |
| WH200X150 | 200 | 150 | 4 | 6 | 25.52 | 20.03 | 1 916 | 192 | 8.66 | 338 | 45 | 3.64 | 4 |
| 200 | 150 | 5 | 8 | 33.20 | 26.06 | 2 473 | 247 | 8.63 | 450 | 60 | 3.68 | 5 | |
| WH200X200 | 200 | 200 | 5 | 8 | 41.20 | 32.34 | 3 210 | 321 | 8.83 | 1067 | 107 | 5.09 | 5 |
| 200 | 200 | 6 | 10 | 50,80 | 39,88 | 3 905 | 390 | 8,77 | 1 334 | 133 | 5,12 | 5 | |
| WH250X125 | 250 | 125 | 4 | 6 | 24.52 | 19.25 | 2 682 | 215 | 10.46 | 195 | 31 | 2.82 | 4 |
| 250 | 125 | 5 | 8 | 31,70 | 24,88 | 3 463 | 277 | 10.45 | 261 | 42 | 2,87 | 5 | |
| 250 | 125 | 6 | 10 | 38,80 | 30.46 | 4210 | 337 | 10.42 | 326 | 52 | 2,90 | 5 | |
I nostri clienti
Feedback da i nostri clienti
E travi à H in acciaio inox sò cumpunenti strutturali versatili fabbricati in acciaio inox di alta qualità. Quessi canali presentanu una forma distintiva di "H", chì furnisce una resistenza è una stabilità migliorate à varie applicazioni di custruzzione è architettoniche. A finitura elegante è lucidata di l'acciaio inox aghjusta un toccu di sofisticazione, rendendu queste travi à H adatte per elementi di design sia funziunali sia visivamente attraenti. U design in forma di H massimizza a capacità portante, rendendu questi canali ideali per supportà carichi pesanti in ambienti di custruzzione è industriali. E travi à H in acciaio inox trovanu applicazioni in varie industrie, cumprese a custruzzione, l'architettura è a fabricazione, induve un supportu strutturale robustu hè essenziale.
Imballaggio di travi in acciaio inox I:
1. L'imballu hè assai impurtante soprattuttu in casu di spedizioni internaziunali in quale a spedizione passa per diversi canali per ghjunghje à a destinazione finale, dunque facemu una attenzione particulare à l'imballu.
2. Saky Steel imballeghja i nostri prudutti in parechji modi basati nantu à i prudutti. Imballemu i nostri prudutti in parechji modi, cum'è,
