Barra d'acciaio inox 17-4PH 630
Descrizzione breve:
SAKYSTEEL furnisce barre d'acciaio inox 17-4PH (630) cù una resistenza eccellente è resistenza à a corrosione per l'usu aerospaziale, marinu è industriale.
L'acciaiu 17-4PH / 630 / 1.4542 di Saky Steel hè unu di l'acciai in lega di cromu-nichel inossidabile i più populari è i più cumunimenti usati cù additivi di rame, induritu per precipitazione cù struttura martensitica. Hè carattarizatu da una alta resistenza à a corrosione pur mantenendu proprietà di alta resistenza, cumprese a durezza. L'acciaiu pò funziunà in a gamma di temperature da -29 ℃ à 343 ℃, pur mantenendu parametri relativamente boni. Inoltre, i materiali di questu gradu sò carattarizati da una duttilità relativamente bona è a so resistenza à a corrosione hè paragunabile à 1.4301 / X5CrNi18-10.
17-4PH, cunnisciutu ancu cum'è UNS S17400, hè un acciaio inox martensiticu indurente per precipitazione. Hè un materiale versatile è largamente utilizatu in diverse industrie, cum'è l'aerospaziale, u nucleare, a petrolchimica è a trasfurmazione alimentaria.
17-4PH hà una alta resistenza, una bona resistenza à a corrosione è una bona durezza paragunata à altri acciai inossidabili. Hè una mistura di 17% cromu, 4% nichelu, 4% rame è una piccula quantità di molibdenu è niobiu. A cumbinazione di sti elementi dà à l'acciaiu e so proprietà uniche.
In generale, 17-4PH hè un materiale assai versatile è utile chì offre un bon equilibriu di proprietà per una vasta gamma di applicazioni.

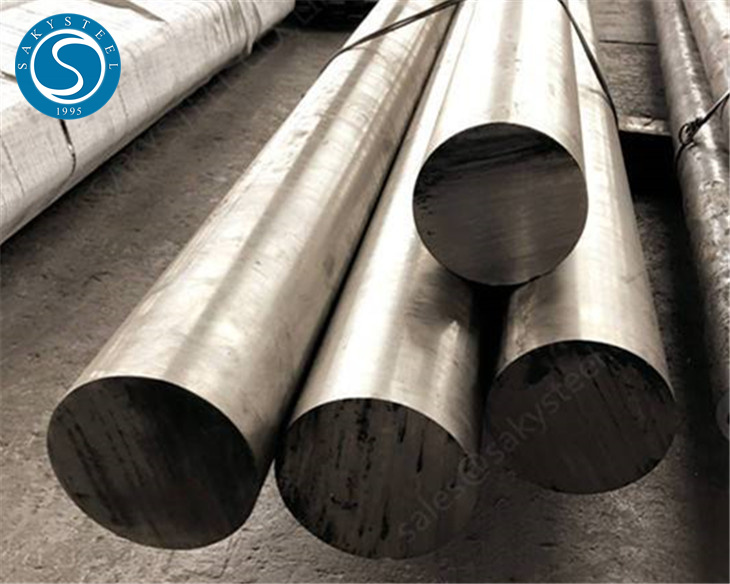

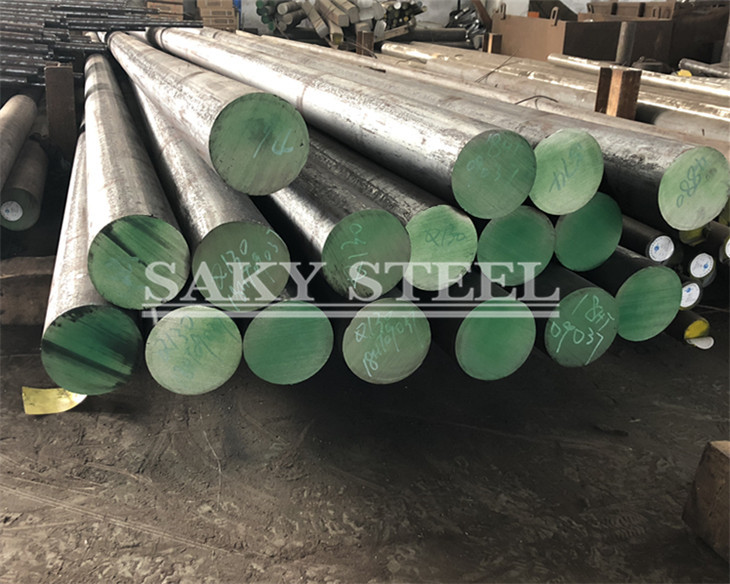

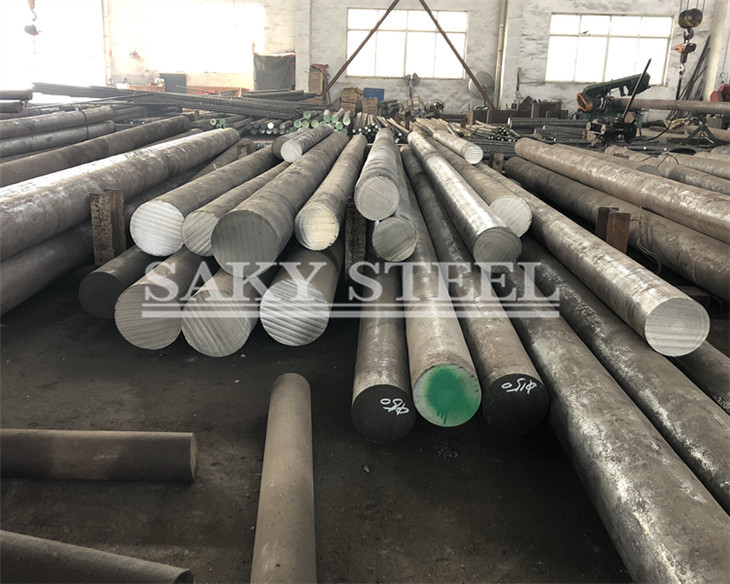

| Prodotti brillanti à barra tonda in acciaio inox Mostranu: |
| Specifiche di 630barra d'acciaio inox: |
Specifiche:ASTM A564 / ASME SA564
Gradu:AISI 630 SUS630 17-4PH 1.4542 PH
Lunghezza:5,8 m, 6 m è lunghezza necessaria
Diametru di a barra tonda:4,00 mm à 400 mm
Bar Luminosu :4mm – 100mm,
Tolleranza:H8, H9, H10, H11, H12, H13, K9, K10, K11, K12 o secondu i requisiti di i clienti
Cundizione:Trafilatu à fretu è lucidatu Trafilatu à fretu, sbucciatu è forgiatu
Finitura di a superficia:Neru, Brillante, Lucidatu, Robustu, Finitura NO.4, Finitura Matt
Furmulariu:Tonda, Quadrata, Esagonale (A/F), Rettangulare, Billetta, Lingotto, Forgiata ecc.
Fine:Estremità liscia, estremità smussata
| Gradi di barre d'acciaio inox Cumposizione chimica: |
| Designazione UNS | Tipu | C | Mn | P | S | Si | Cr | Ni | Al | Mo | Ti | Cu | Altri elementi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S17400 | 630 | 0,07 | 1.00 | 0,040 | 0,030 | 1.00 | 15.00–17.50 | 3.00–5.00 | – | – | – | 3.00–5.00 | C |
| S17700 | 631 | 0,09 | 1.00 | 0,040 | 0,030 | 1.00 | 16.00–18.00 | 6,50–7,75 | – | – | – | – | – |
| S15700 | 632 | 0,09 | 1.00 | 0,040 | 0,030 | 1.00 | 14.00–16.00 | 6,50–7,75 | – | 2.00–3.00 | – | – | – |
| S35500 | 634 | 0,10–0,15 | 0,50–1,25 | 0,040 | 0,030 | 0,50 | 15.00–16.00 | 4.00–5.00 | – | 2,50–3,25 | – | – | D |
| S17600 | 635 | 0,08 | 1.00 | 0,040 | 0,030 | 1.00 | 16.00–17.50 | 6.00–7.50 | 0,40 | – | – | – | – |
| S15500 | XM-12 | 0,07 | 1.00 | 0,040 | 0,030 | 1.00 | 14.00–15.50 | 3,50–5,50 | – | – | – | 2,50–4,50 | C |
| S13800 | XM-13 | 0,05 | 0,20 | 0,040 | 0,008 | 1.00 | 12.25–13.25 | 7,50–8,50 | 0,90–1,35 | 2.00–2.50 | – | – | E |
| S45500 | XM-16 | 0,03 | 0,50 | 0,015 | 0,015 | 0,50 | 11.00–12.50 | 7,50–9,50 | – | 0,50 | 0,90–1,40 | 1,50–2,50 | F |
| S45503 | – | 0,010 | 0,50 | 0,010 | 0,010 | 0,50 | 11.00–12.50 | 7,50–9,50 | – | 0,50 | 1,00–1,35 | 1,50–2,50 | F |
| S45000 | XM-25 | 0,05 | 1.00 | 0,030 | 0,030 | 0,50 | 14.00–16.00 | 5.00–7.00 | – | – | – | 1,25–1,75 | G |
| S46500 | – | 0,02 | 0,25 | 0,040 | 0,030 | 1.00 | 11.00–13.0 | 10,75–11,25 | 0,15–0,50 | 0,75–1,25 | – | – | E |
| S46910 | – | 0,030 | 1.00 | 0,040 | 0,020 | 1.00 | 11.00–12.50 | 8.00–10.00 | 0,50–1,20 | 3.0–5.0 | – | 1,5–3,5 | – |
| S10120 | – | 0,02 | 1.00 | 0,040 | 0,015 | 0,25 | 11.00–12.50 | 9.00–11.00 | 1.10 | 1,75–2,25 | 0,20–0,50 | – | E |
| S11100 | – | 0,02 | 0,25 | 0,040 | 0,010 | 0,25 | 11.00–12.50 | 10.25–11.25 | 1,35–1,75 | 1,75–2,25 | 0,20–0,50 | – | E |
| Gradi equivalenti di barra d'acciaio inox 17-4PH: |
| STANDARD | UNS | MATERIALE N. | AFNOR | JIS | EN | BS | GOST |
| 17-4PH | S17400 | 1.4542 |
| Trattamentu di a suluzione di barra in acciaio inox 17-4PH: |
| Gradu | Resistenza à a trazione (MPa) min | Allungamentu (% in 50 mm) min | Resistenza à a snervazione 0,2% Prova (MPa) min | Durezza | |
| Rockwell C max | Brinell (HB) max | ||||
| 630 | - | - | - | 38 anni | 363 |
Rimarca: Cundizione A 1900 ± 25 ° F [1040 ± 15 ° C] (raffrescà secondu i bisogni sottu à 90 ° F (30 ° C))
1.4542 Requisiti di prova meccanica dopu u trattamentu termicu di indurimentu per invecchiamento:
Resistenza à a trazione:Unità – ksi (MPa), Minimu
Forza di rendiment:0.2% Offset, Unità - ksi (MPa), Minimu
Allungamentu:in 2″, Unità: %, Minimu
Durezza:Rockwell, Massimu
Proprietà meccaniche di l'acciaio inox 17-4PH per via di u trattamentu termicu:
| H 900 | H 925 | H 1025 | H 1075 | H 1100 | H 1150 | H 1150-M | |
| Resistenza à a trazione massima, ksi | 190 | 170 | 155 | 145 | 140 | 135 | 115 |
| 0,2% di resistenza à a snervazione, ksi | 170 | 155 | 145 | 125 | 115 | 105 | 75 |
| Allungamentu % in 2″ o 4XD | 10 | 10 | 12 | 13 | 14 | 16 | 16 |
| Riduzione di a superficia, % | 40 | 54 | 56 | 58 | 58 | 60 | 68 |
| Durezza, Brinell (Rockwell) | 388 (C 40) | 375 (C 38) | 331 (C 35) | 311 (C 32) | 302 (C 31) | 277 (C 28) | 255 (C 24) |
| Impattu Charpy V-Notch, ft - lbs | | 6.8 | 20 | 27 | 34 | 41 | 75 |
| Opzione di fusione: |
1 EAF: Fornu à arcu elettricu
2 EAF+LF+VD: Fusione raffinata è degassazione sottu vuoto
3 EAF+ESR: Rifusione di scorie elettriche
4 EAF+PESR: atmosfera protettiva Rifusione di scorie elettriche
5 VIM+PESR: Fusione per induzione à vuoto
| Opzione di trattamentu termicu: |
1 +A: Ricottu (pienu/dolce/sferoidizzante)
2 +N: Nurmalizatu
3 +NT: Normalizatu è temperatu
4 +QT: Temperatu è temperatu (acqua/oliu)
5 +AT: Ricottura in soluzione
6 +P: Precipitazione indurita
| Trattamentu termicu: |
Trattamentu in suluzione (Cundizione A) - L'acciai inossidabili di gradu 630 sò riscaldati à 1040 °C per 0,5 ore, poi raffreddati à aria à 30 °C. Piccule sezioni di sti gradi ponu esse raffreddate in oliu.
Tempra — L'acciai inossidabili di gradu 630 sò induriti per invecchiamento à basse temperature per ottene e proprietà meccaniche richieste. Durante u prucessu, si verifica una decolorazione superficiale seguita da una contrazione à 0,10% per a cundizione H1150, è 0,05% per a cundizione H900.
| Norme per l'acciaio inox 17-4PH |
L'acciaio inox 17-4PH hè cunforme à una vasta gamma di norme è specifiche internaziunali, assicurendu una qualità è prestazioni affidabili in tutti i settori cum'è l'aerospaziale, l'energia è a trasfurmazione chimica.
| Organizazione Standard | Specificazione | Descrizzione |
|---|---|---|
| ASTM | ASTM A564 / A564M | Standard per barre è forme d'acciaio inox laminate à caldu è finite à fretu cù indurimentu per invecchiamentu |
| ASTM A693 | Specificazione per piastre, fogli è strisce d'acciaio inox induriti per precipitazione | |
| ASTM A705 / A705M | Specificazione per a forgiatura di l'acciaio inox è resistente à u calore induriti per precipitazione | |
| ASME | ASME SA564 / SA693 / SA705 | Specifiche di u codice di i recipienti à pressione equivalenti |
| AMS (Aerospaziale) | AMS 5643 | Specifiche aerospaziali per barre, fili, pezzi forgiati è anelli in 17-4PH trattati in soluzione è invechjati |
| AMS 5622 | Piastra, foglia è striscia | |
| EN / DIN | EN 1.4542 / DIN X5CrNiCuNb16-4 | Designazione europea per 17-4PH cù una cumpusizione è proprietà simili |
| UNS | UNS S17400 | Designazione di u Sistema di Numerazione Unificatu |
| ISO | ISO 15156-3 | Qualificazione per l'usu in apparecchiature di campi petroliferi in ambienti di gas acidi |
| NACE | MR0175 | Requisiti di materiale per a resistenza à a frattura da stress di sulfuru |
| Elementi di prova in situ applicabili per i bar: |
Per assicurà a più alta qualità è prestazioni, tutti i prudutti di barre SAKY STEEL ponu esse testati per mezu di una gamma completa di ispezioni in situ. Queste prove verificanu a cumpusizione chimica, l'integrità meccanica è a stabilità microstrutturale direttamente nantu à i materiali prima di a spedizione o dopu a trasfurmazione.
| Innò. | Articulu di prova | Descrizzione | Materiali / Gamma applicabili | Nota |
|---|---|---|---|---|
| 1 | Prova di durezza in situ | Misura a durezza superficiale (HB/HRC/HV) per verificà u trattamentu termicu o a cundizione di forgiatura | Tutti i tipi di barre - acciaio inox, leghe di nichel, titaniu, aluminiu | Prova standard per e barre |
| 2 | Prova Metallografica In Situ | Esamina a struttura di i grani, a distribuzione di i carburi è u rapportu di fase | Acciaiu inox, lega di nichel, titaniu | Rileva u surriscaldamentu o un trattamentu termicu impropriu |
| 3 | Test di Cumposizione Chimica In Situ (PMI) | Cunfirma u gradu di u materiale è a cumpusizione chimica aduprendu XRF o OES | Tutte e barre metalliche | Impedisce a mistura di materiali |
| 4 | Prova di stress residuale | Valuta a tensione interna dopu u trattamentu termicu o a machinazione | Barre d'acciaiu, nichelu, titaniu | Impedisce a deformazione o a screpolatura |
| 5 | Test di stress è deformazione | Determina e proprietà meccaniche cum'è a resistenza à u snervamentu è u modulu | Barre strutturali o ad alta resistenza | Verificazione meccanica facultativa |
| 6 | Testu non distruttivu di u numeru di ferrite | Misura u valore FN è l'equilibriu ferrite-austenite | Barre d'acciaiu inox austeniticu / duplex | Ùn hè micca applicabile per l'aluminiu o u titaniu |
| 7 | Test di spessore di i rivestimenti | Misura u spessore di u rivestimentu o di u stratu anodizatu | Barre placcate, rivestite o anodizzate | Solu per barre trattate in superficia speciale |
| 8 | Test di corrosione simulata in situ | Valuta a resistenza à a corrosione secondu e specifiche NACE o persunalizate | Acciaiu inox, barre in lega di nichel | Adupratu in prughjetti marini o chimichi |
| 9 | Rilevazione di difetti à ultrasoni (UT) | Rileva difetti interni è inclusioni in barre solide | Tutte e barre solide metalliche | Rimpiazza a prova di spessore di u muru (solu per i tubi) |
| Analisi di a Cumposizione Chimica |
À SAKY STEEL, assicuremu chì ogni lottu di materiale rispetti i standard internaziunali per mezu di un'analisi cumpleta di a cumpusizione chimica. U nostru laburatoriu avanzatu hè dotatu di strumenti d'avanguardia, cumpresi u Spettrometru à Emissione Ottica (OES), u dispusitivu d'Identificazione Positiva di Materiali (PMI), u Spettrometru à Plasma Accoppiatu Induttivamente (ICP) è l'analizzatore di Fluorescenza à Raggi X (XRF).
| Metudu (Abbreviazione) | Nome cumpletu in inglese / Descrizione | Scopu tipicu |
|---|---|---|
| OES | Analisi Spettrometrica di Emissione Ottica | Test rapidu di a cumpusizione di a lega |
| PMI | Identificazione pusitiva di u materiale | Verificazione di u gradu di u materiale in situ |
| ICP | Spettrometria à Plasma Accoppiatu Induttivamente | Analisi precisa di l'elementi traccia |
| XRF | Spettrometria di Fluorescenza X-Radiale | Analisi multi-elementu per campioni di metalli è leghe |
| Analisi di Carboniu è Zolfu | Analizzatore di carbone è zolfu | Determinazione di u cuntenutu di C è S in l'acciai |
| Analisi N/O/H | Analizatore di azotu, ossigenu è idrogenu | Rilevazione di l'elementi gassosi in i metalli |
| Titrazione chimica | Metudu di Chimica Umida Classica | Verificazione chimica standard |
| Spettrofotometru | Analisi Spettrofotometrica UV-Visibile | Test culurimetricu di l'elementi traccia |
| FAAS | Spettroscopia di Assorbimentu Atomicu di Fiamma | Misurazione quantitativa di l'elementi |
| GC | Cromatografia à gas | Separazione è analisi di gasi o cumposti volatili |
| IC | Cromatografia ionica | Analisi di anioni è cationi in soluzioni |
| GD-MS | Spettrometria di Massa a Scarica Luminosa | Prufilatura di prufundità è analisi di a superficia |
| Analizzatore di TOC | Analizzatore di Carboniu Organicu Tutale | Test di cuntenutu organicu |
| Spettrometru IR | Spettrometria infrarossa | Struttura moleculare è identificazione di cumposti |
| Test di Prestazione Meccanica: |
À SAKY STEEL, realizemu una gamma cumpleta di testi di prestazione meccanica per assicurà a resistenza, a tenacità è a durabilità di ogni pruduttu in acciaio inox, acciaio alliatu è lega di nichel chì furnimu. Realizemu testi cumpleti cum'è a resistenza à a trazione, a resistenza à u snervamentu, l'allungamentu, a durezza (Brinell, Rockwell, Vickers, Leeb), a flessione, a tenacità à l'impattu, a fatica è a tenacità à a frattura (KIC è CTOD). Quessi testi misuranu precisamente u cumpurtamentu meccanicu di i materiali sottu à diversi carichi è ambienti, assicurendu a piena conformità cù e norme ASTM, EN, GB è ISO.
| Articulu di prova | Nome cumpletu / Descrizzione |
|---|---|
| Prova di durezza Brinell / Rockwell / Vickers | Misurazione di a durezza per diversi tipi di metalli |
| Prova di durezza Knoop / Leeb / Webster | Prove di durezza portatili è micro |
| Prova di durezza Shore / Mohs / Matita | Valutazione di a durezza superficiale |
| Test di nanoindentazione | Analisi di e proprietà meccaniche micro/nano |
| Prova di trazione in camera / à alta temperatura | Prova di resistenza à a trazione à temperature ambiente o elevate |
| Test di modulu elasticu / rapportu di Poisson | Caratteristiche di deformazione elastica |
| Prova di l'esponente di incrudimentu à trazione (n) | Cumportamentu di incrudimentu di u materiale |
| Prova di u rapportu di deformazione plastica (r) | Pruprietà di deformazione plastica |
| Prova di piegatura | Prove di duttilità è formabilità |
| Prova di curvatura inversa | Valutazione di a fatigue è di a flessibilità |
| Prova di svasatura / flangiatura / appiattimentu | Valutazione di e prestazioni di furmazione di tubi è pipe |
| Prova d'impattu à bassa / temperatura ambiente | Prova di resistenza à l'impattu in diverse cundizioni |
| Valutazione di a fragilità di u temperamentu | Valutazione di a fragilità di l'umore |
| Prova di tenacità à frattura (prova KIC) | Resistenza à e crepe sottu stress |
| Prova di taglio | Misurazione di a resistenza à u taglio |
| Prova di fatica | Durabilità sottu carica ciclica |
| Prova di creep di resistenza | Resistenza à a deformazione à longu andà |
| Test di spostamentu di l'apertura di a punta di a crepa (CTOD) | Meccanica di frattura è analisi di propagazione di crepe |
| Prova meccanica micca standard | Test persunalizatu basatu annantu à i bisogni di u cliente |
| Barra d'acciaio inox 17-4PH certificata SGS - Forza verificata |
U nostruBarre tonde in acciaio inox 17-4PHsò testati è verificati daSGS, assicurendu a piena conformità cù e norme internaziunali è i requisiti à livellu di prughjettu.
✔ Ispezione indipendente da SGS
✔ Tracciabilità cumpleta cù Heat No.
✔ Proprietà meccaniche è chimiche verificate
✔ Adattu per applicazioni critiche (Petroliu è Gasu, Aerospaziale, Ingegneria)
| Perchè sceglie noi: |
1. Pudete ottene u materiale perfettu secondu i vostri bisogni à u prezzu u più bassu pussibule.
2. Offremu ancu prezzi di Reworks, FOB, CFR, CIF, è consegna porta à porta. Vi cunsigliemu di fà un accordu per a spedizione chì serà abbastanza ecunomicu.
3. I materiali chì furnimu sò cumpletamente verificabili, da u certificatu di prova di materia prima à a dichjarazione dimensionale finale. (I rapporti si mostreranu nantu à l'esigenza)
4. Garanzia di dà una risposta in 24 ore (di solitu in a listessa ora)
5. Pudete ottene alternative di stock, consegne di mulini cù a minimizazione di u tempu di fabricazione.
6. Semu cumpletamente dedicati à i nostri clienti. S'ellu ùn serà micca pussibule di risponde à i vostri bisogni dopu avè esaminatu tutte l'opzioni, ùn vi inganneremu micca facendu false prumesse chì creeranu bone relazioni cù i clienti.
| Imballaggio |
1. L'imballu hè assai impurtante soprattuttu in casu di spedizioni internaziunali in quale a spedizione passa per diversi canali per ghjunghje à a destinazione finale, dunque facemu una attenzione particulare à l'imballu.
2. Saky Steel imballeghja i nostri prudutti in parechji modi basati nantu à i prudutti. Imballemu i nostri prudutti in parechji modi, cum'è,
Applicazioni:
17-4PH, 630 è X5CrNiCuNb16-4 / 1.4542 hè furnitu in forma di barre tonde, lamiere, barre piane è nastri laminati à fretu. U materiale hè largamente utilizatu in l'industrie aerospaziale, marina, cartaria, energetica, offshore è alimentaria per cumpunenti di macchine pesanti, boccole, pale di turbine, accoppiamenti, viti, alberi di trasmissione, dadi, dispositivi di misurazione.
1. Industria aerospaziale
-
Cumponenti di u mutore à turbina (giranti, alberi, alloggiamenti)
-
Parti di u carrettu d'atterraggio
-
Elementi di fissaggio (bulloni, dadi) è connettori strutturali
-
Cumponenti di u sistema idraulicu
2. Industria di u Petroliu è di u Gasu
-
Strumenti di fondu di pozzu (aste di perforazione, sedi di valvula, raccordi per tubi)
-
Parti di valvula resistenti à a currusione
-
Cumponenti di l'attrezzatura di u campu petroliferu (alberi di pompa, alloggiamenti, anelli di tenuta)
3. Industria di trasfurmazione chimica
-
Pompe è valvole aduprate in ambienti acidi
-
Scambiatori di calore è recipienti à pressione
-
Reattori è alberi agitatori
-
Raccordi per serbatoi di stoccaggio
4. Trasfurmazione di l'alimentu è apparecchiature mediche
-
Stampi è cumpunenti di trasmissione di qualità alimentaria
-
Cumponenti per sterilizatori à alta pressione
-
Strumenti chirurgichi è strumenti medichi (certificazione necessaria)
-
Parti per sistemi di cuntrollu di pressione medica
5. Ingegneria Marina è Offshore
-
Alberi di propulsione è gruppi di propulsione
-
Alberi di pompa d'acqua di mare è cumpunenti di tenuta
-
Elementi di fissaggio è connettori strutturali in scafi di navi
-
Cumponenti resistenti à a corrosione per piattaforme offshore
6. Pruduzzione nucleare è d'energia
-
Elementi di fissaggio per strutture di reattori nucleari
-
Supporti per fasci di tubi per scambiatori di calore
-
Aste di valvula idraulica è corpi di pompa
-
Parti di valvula à alta temperatura
7. Industria di stampi è utensili
-
Cornici di stampi à iniezione
-
Alberi è supporti di formatura ad alta resistenza
-
Pali di guida è boccole per stampi di stampaggio
8. Macchine Generali è Automatizazione
-
Cumponenti di trasmissione cum'è alberi di ingranaggi, accoppiamenti è mandrini
-
Guide meccaniche è aste di pusizionamentu in sistemi di automatizazione
-
Aste di pistone idrauliche industriali
